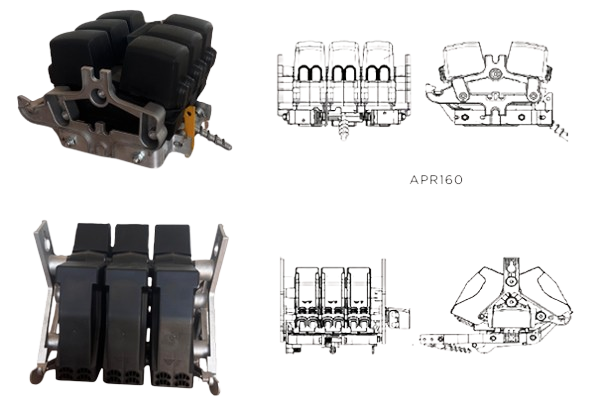

Rozłącznik APR160 i APR400
Służą do ochrony linii niskiego napięcia. Urządzenie jest jednocześnie rozłącznikiem i bezpiecznikiem. Konstrukcja pozwala na obsługę rozłącznika z poziomu ziemi dzięki drążkowi manewrowemu.
| Model | APR160-X | APR400-X |
|---|---|---|
| Napięcie znamionowe łączeniowe [V] | 415 | 500 |
| Ilość biegunów | 1, 3, 4 | 1, 3, 4 |
| Częstotliwość znamionowa [Hz] | 50 | 50 |
| Napięcie znamionowe izolacji [V] | 1000 | 1000 |
| Napięcie znamionowe udarowe [kV] | 6 | 12 |
| Prąd znamionowy ciągły [A] | 160 | 400 |
| Prąd znamionowy dla zwory [A] | 160 | 400 |
| Prąd znamionowy łączeniowy [A] | 160 | 400 |
| Prąd cieplny umowny [A] | 160 | 400 |
| Prąd zwarciowy umowny [kA] | 50 | 100 |
| Praca znamionowa | ciągła | ciągła |
| Kategoria użytkowania | AC22B | AC22B |
| Wielkość wkładki topikowej | NH00 | NH1 NH2 |
| Stopień zabrudzenia | PD3 | PD3 |
| Stopień ochrony | IP23 | IP23 |
| Przekroje przyłączanych przewodów Al/Cu | 2 x (16-150mm²) | 2 x (50-240mm²) |
| Trwałość łączeniowa | 200 łączeń | 200 łączeń |
| Trwałość mechaniczna | 1600 cykli | 1600 cykli |
X – ilość biegunów (1, 3 lub 4).
Zgodne z normą: PN-EN 60947-3 i PN-EN 60947-1.
