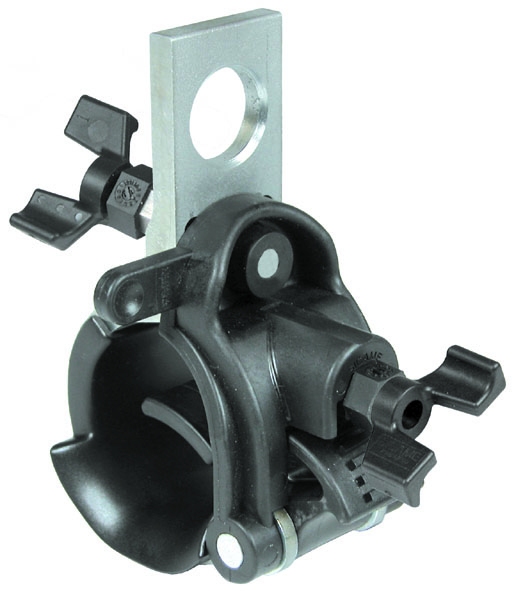

Uchwyt przelotowy do wiązki przewodów izolowanych PSP 122 TRA(F)
Zastosowanie:
Służy do zawieszania przewodów izolowanych typu AsXS(n), na słupach przelotowych i narożnych (maksymalne kąty załomów w tabeli).
Budowa:
Uchwyt PSP 122 TRA(F) składa się z:
Spełnia wymagania normy PN-EN 50483-2:2009.
Załącznik:
Instrukcja montażu
Służy do zawieszania przewodów izolowanych typu AsXS(n), na słupach przelotowych i narożnych (maksymalne kąty załomów w tabeli).
Budowa:
Uchwyt PSP 122 TRA(F) składa się z:
- obudowy wykonanej z tworzywa sztucznego o wysokiej wytrzymałości mechanicznej i odporności na zmienne warunki klimatyczne i promieniowanie UV,
- elementu ślimakowo-zawiasowego do mocowania wiązki przewodów,
- śruby motylkowej z łbem zrywalnym pozwalającym na dokręcaniez określonym momentem,
- wersja TRA ma zwykłą śrubę łączącą obudowę aluminiową z elementem ślimakowo-zawiasowym; uchwyt jest otwierany za pomocą klucza nr 10.
Spełnia wymagania normy PN-EN 50483-2:2009.
| Symbol |
Średnica wiązki [mm] |
Przekroje przewodów [mm2] |
α kąt załomu [o] |
SMFL [daN] |
Ilość sztuk w opakowaniu |
| PSP 122 TRA(F) | 8-42 | 2/4 x (16-50) | do 60 | 40 | |
| 2/4 x (16-120) | do 30 | 1800 |
Załącznik:
Instrukcja montażu
