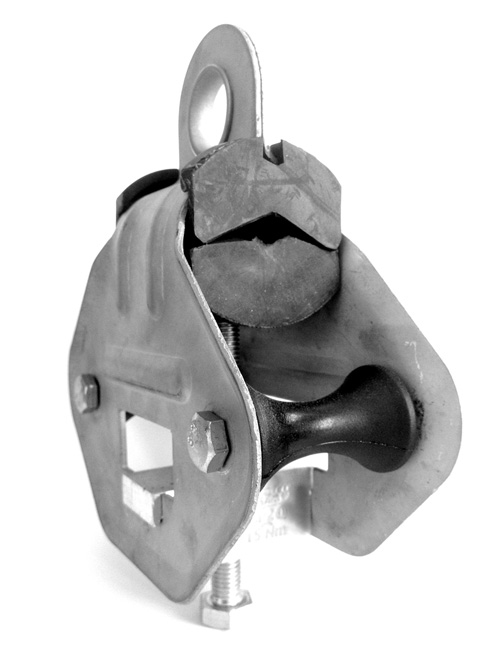

Uchwyt narożny GP2Q
Zastosowanie:
Służy do zawieszania przewodów izolowanych typu AsXS(n) na słupach przelotowych i narożnych o załomie do 90°. Uchwyt umożliwia mocowanie przewodów o różnych przekrojach.
Budowa:
Uchwyt spełnia wymagania normy PN-EN 50483-2:2009.

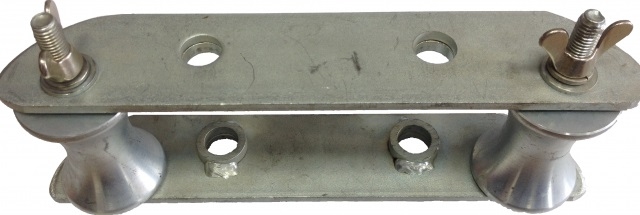

* Informacje szczegółowe dotyczące przystawek u reprezentantów handlowych lub w siedzibie firmy.
Załącznik:
Instrukcja montażu
Służy do zawieszania przewodów izolowanych typu AsXS(n) na słupach przelotowych i narożnych o załomie do 90°. Uchwyt umożliwia mocowanie przewodów o różnych przekrojach.
Budowa:
- Korpus jest wykonany z blachy ocynkowanej ogniowo z tuleją ze stali wysokostopowej służącą do zawieszania na haku.
- Gumowe wkładki docisku trzymające wiązkę przewodów odporne na zmienne warunki klimatyczne i promieniowanie UV.
- Płytka dystansowa ze stopu aluminium odpornego na zmienne warunki klimatyczne.
- Rolki montażowe z tworzywa sztucznego odpornego na promieniowanie UV umożliwiające przeciąganie przewodu przez uchwyt podczas budowy linii.
Uchwyt spełnia wymagania normy PN-EN 50483-2:2009.
Symbol |
Przekrój przewodu [mm2] |
SMFL [daN] |
Kąt załomu [o] |
Ilość sztuk w opakowaniu |
GP2Q | 2/4 x (25-120) | 4700 | do 90 | 6 |
* Informacje szczegółowe dotyczące przystawek u reprezentantów handlowych lub w siedzibie firmy.
Załącznik:
Instrukcja montażu
