Jednostronnie przebijające izolację seria NTD..., TND 241 AFA
Zastosowanie:
Służą do wykonywania połączeń elektrycznych między przewodami gołymi linii głównej (Al) i przewodami izolowanymi odgałęzienia o żyłach aluminiowych (Al) lub miedzianych (Cu).
Budowa:
Zaciski spełniają wymagania normy PN-EN 50483-4:2009.
Załączniki:
Instrukcja montażu - NTD... cz.1
Instrukcja montażu - NTD... cz.2
Instrukcja montażu - TND 241 AFA
Służą do wykonywania połączeń elektrycznych między przewodami gołymi linii głównej (Al) i przewodami izolowanymi odgałęzienia o żyłach aluminiowych (Al) lub miedzianych (Cu).
Budowa:
- Korpus wykonany jest z poliamidu wzmocnionego włóknem szklanym o wysokiej wytrzymałości mechanicznej i odporności na zmienne warunki klimatyczne i promieniowanie UV.
- Zaciski wyposażony są w śruby ze zrywalnymi łbami z poliwęglanu.
- W trakcie montażu jest możliwość podtrzymania zacisku kluczem numer 17 (płaskim lub oczkowym) lub kluczem czołowym oferowanym przez producenta. Uwaga: dla NTD 431 AFJA i NTD 451 AFJA - kluczem numer 22.
Zaciski spełniają wymagania normy PN-EN 50483-4:2009.
Symbol | Linia przekrój [mm2] |
Odgałęzienie przekrój [mm2] |
Obciążenie dopuszczalne długotrwałe [A] |
Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
Ilość sztuk w opakowaniu |
Jednośrubowe | ||||||

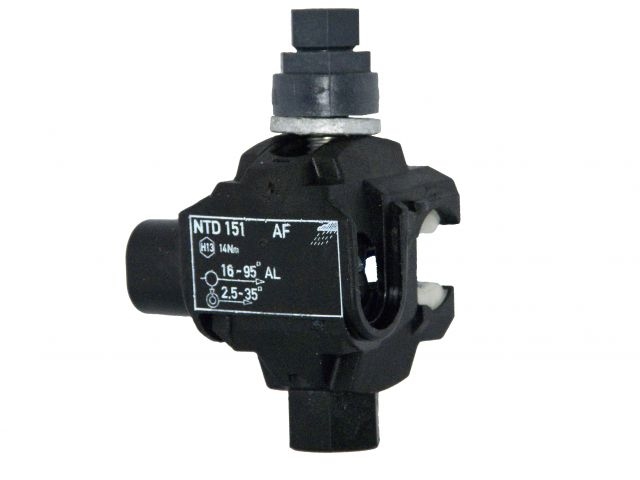

NTD 151 AFA | 16-95 | 2,5-35 | 345 | 14 | 13 | 12 |
NTD 201 AFA | 7-95 | 25-95 | 350 | 18 | 13 | 12 |

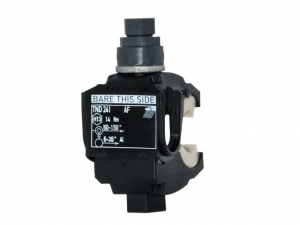

TND 241 AFA |
50-150 | 6-35 | 168 | 14 | 13 | 12 |
Dwuśrubowe | ||||||
NTD 301 AFA | 7-95 | 25-95 | 350 | 14 | 13 | 10 |
NTD 351 AFA | 50-150 | 25-95 | 350 | 14 | 13 | 10 |

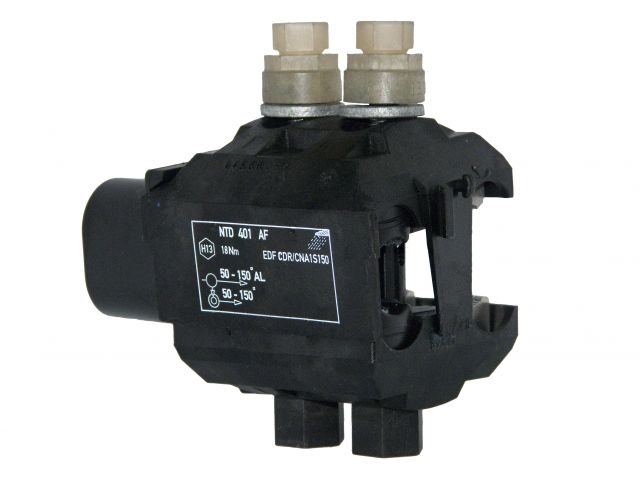

NTD 401 AFTA | 50-150 | 50-150 | 377 | 18 | 13 | 4 |
NTD 431 AFJA | 95-240 | 35-95 | 377 | 20 | 17 | 4 |
NTD 451 AFJA | 95-240 | 95-150 | 530 | 25 | 17 | 4 |
Załączniki:
Instrukcja montażu - NTD... cz.1
Instrukcja montażu - NTD... cz.2
Instrukcja montażu - TND 241 AFA
