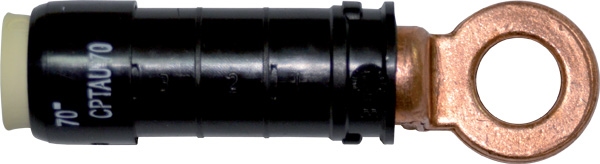

Końcówki izolowane CPTA, CPTAU
Zastosowanie:
Końcówki izolowane z aluminium lub dwumetalowe aluminiowo-miedziane.
Budowa:
Tuleja ze stopu Al wypełniona jest wewnątrz pastą stykową. Całość pokryta jest izolacją z tworzywa sztucznego odporną na ściskanie, zmienne warunki klimatyczne i promieniowanie UV, na której można odczytać następujące informacje:
Łączenie: praską z matrycami sześciokątnymi firmy Sicame typu HVD 51.
* Kolor uszczelki: przekrój 16 mm2 – niebieski, przekrój 25 mm2 – pomarańczowy, przekrój 35 mm2 – czerwony, przekrój 50 mm2 – żółty, przekrój 70 mm2 – biały, przekrój 95 mm2 – szary, przekrój 120 mm2 – różowy, przekrój 150 mm2 – fioletowy.
Końcówki izolowane z aluminium lub dwumetalowe aluminiowo-miedziane.
Budowa:
Tuleja ze stopu Al wypełniona jest wewnątrz pastą stykową. Całość pokryta jest izolacją z tworzywa sztucznego odporną na ściskanie, zmienne warunki klimatyczne i promieniowanie UV, na której można odczytać następujące informacje:
- ilość i rodzaj zaprasowań,
- długość przewodu do odizolowania,
- przekrój przewodów, rodzaj matryc do stosowania.
Łączenie: praską z matrycami sześciokątnymi firmy Sicame typu HVD 51.

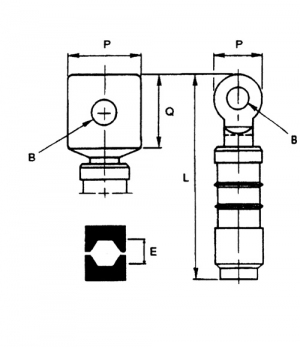

Symbol | Przekrój [mm2] |
L [mm] |
Ø B [mm] |
P x Q [mm] |
P [mm] |
Matryce [symbol] |
Ilość sztuk w opakowaniu |
|||
Al | Cu | Al | Cu | Al | Cu | Al | Cu |
|
||
CPTA 16* | CPTAU 16* | 16 | 110 | 77 | 13 | 10,5 | 32 x 33 | 20 | E 140 | 10 |
CPTA 25* | CPTAU 25* | 25 | 110 | 77 | 13 | 10,5 | 32 x 33 | 20 | E 140 | 10 |
CPTA 35* | CPTAU 35* | 35 | 110 | 92 | 16 | 12,8 | 32 x 33 | 25 | E 173 | 10 |
CPTA 50* | CPTAU 50* | 50 | 110 | 92 | 16 | 12,8 | 32 x 33 | 25 | E 173 | 10 |
CPTA 70* | CPTAU 70* | 70 | 110 | 92 | 16 | 12,8 | 32 x 33 | 25 | E 173 | 10 |
CPTA 70/21* | CPTAU 70/21* | 70 | 125 | 110 | 16 | 12,8 | 37 x 37 | 25 | E 215 | 10 |
CPTA 95* | CPTAU 95* | 95 | 110 | 92 | 16 | 12,8 | 32 x 33 | 25 | E 173 | 10 |
CPTA 95/21* | CPTAU 95/21* | 95 | 125 | 110 | 16 | 12,8 | 37 x 37 | 30 | E 215 | 10 |
CPTA 120* | CPTAU 120* | 120 | 125 | 110 | 16 | 12,8 | 37 x 37 | 30 | E 215 | 10 |
CPTA 150* | CPTAU 150* | 150 | 125 | 110 | 16 | 12,8 | 37 x 37 | 30 | E 215 | 10 |
* Kolor uszczelki: przekrój 16 mm2 – niebieski, przekrój 25 mm2 – pomarańczowy, przekrój 35 mm2 – czerwony, przekrój 50 mm2 – żółty, przekrój 70 mm2 – biały, przekrój 95 mm2 – szary, przekrój 120 mm2 – różowy, przekrój 150 mm2 – fioletowy.
