Termokurczliwa 4-żyłowa wnętrzowa typu T4TH I
Zastosowanie:
Głowica przeznaczona do zakańczania czterożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-03:1990 i PN-EN 50393:2006.
Budowa:
Głowica przeznaczona do zakańczania czterożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-03:1990 i PN-EN 50393:2006.
Budowa:

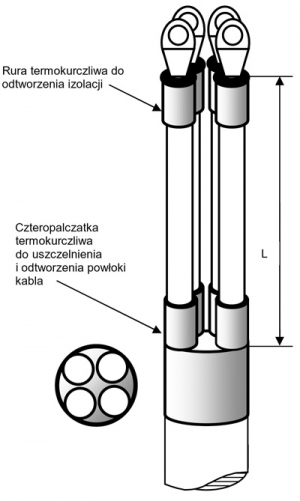

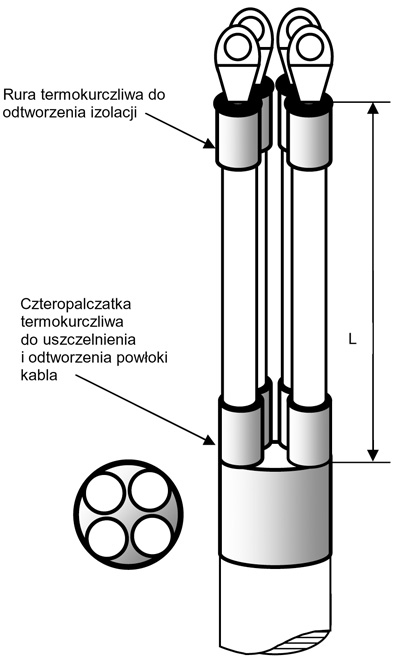

- Zakończenie żyły roboczej za pomocą końcówki szczelnej, prasowanej lub śrubowej.
- Odtworzenie izolacji i powłoki zewnętrznej przy pomocy czteropalczatki i rury termokurczliwej z klejem odpornej na UV.
- Sprawna i nieskomplikowana instalacja.
- Cztery typy głowic dla całego szeregu przekrojów żył roboczych.
- Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu.
- Zestaw jest kompletem na cztery żyły. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania głowicy wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw nie ma w składzie końcówek do zakańczania żył roboczych. Końcówki można dodatkowo zamówić.
| Symbol |
Przekrój żyły roboczej [mm2] |
Napięcie [kV] |
Wymiar L [mm] |
Ilość sztuk w opakowaniu |
| T4TH I 16-35 | 16-35 | 0,6/1 | 250 | 1 zestaw na 4 żyły |
| T4TH I 50-70 | 50-70 | 0,6/1 | 250 | 1 zestaw na 4 żyły |
| T4TH I 95-150 | 95-150 | 0,6/1 | 250 | 1 zestaw na 4 żyły |
| T4TH I 150-240 | 150-240 | 0,6/1 | 250 | 1 zestaw na 4 żyły |
