Termokurczliwa 4-żyłowa przelotowa typu J4TH
Zastosowanie:
Mufa przeznaczona do łączenia czterożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-03:1990 i PN-EN 50393:2006.
Budowa:
Mufa przeznaczona do łączenia czterożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-03:1990 i PN-EN 50393:2006.
Budowa:

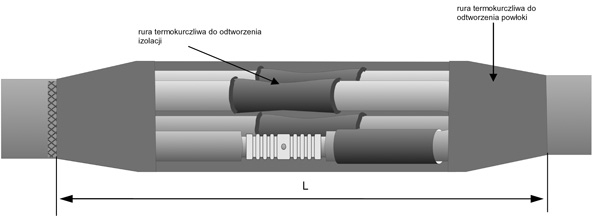

- Połączenie żyły roboczej za pomocą złączki, prasowanej lub śrubowej.
- Odtworzenie izolacji i powłoki zewnętrznej przy pomocy rur termokurczliwych.
- Sprawna i nieskomplikowana instalacja.
- Pięć typów muf dla całego szeregu przekrojów żył roboczych.
- Układanie bezpośrednio w ziemi lub w kanałach kablowych.
- Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu.
- Zestaw jest kompletem na cztery żyły. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową,
- Zestaw nie ma w składzie złączek do łączenia żył roboczych. Złączki można dodatkowo zamówić.
| Symbol |
Przekrój żyły roboczej [mm2] |
Napięcie [kV] |
Wymiar L [mm] |
Ilość sztuk w opakowaniu |
| J4TH 16-35 | 16-35 | 0,6/1 | 660 | 1 zestaw na 4 żyły |
| J4TH 35-70 | 35-70 | 0,6/1 | 660 | 1 zestaw na 4 żyły |
| J4TH 70-95 | 70-95 | 0,6/1 | 660 | 1 zestaw na 4 żyły |
| J4TH 120-185 | 120-185 | 0,6/1 | 860 |
1 zestaw na 4 żyły
|
| J4TH 185-240 | 185-240 | 0,6/1 | 860 | 1 zestaw na 4 żyły |
