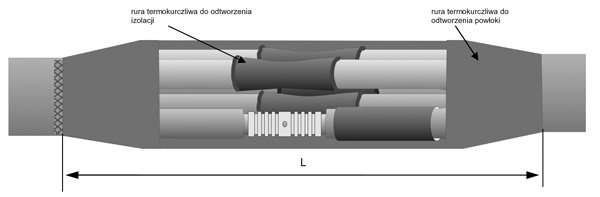

Termokurczliwa 5-żyłowa przelotowa typu J5TH
Zastosowanie:
Mufa przeznaczona do łączenia pięciożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV.
Budowa:
Mufa przeznaczona do łączenia pięciożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV.
Budowa:
- Połączenie żyły roboczej za pomocą złączki, prasowanej lub śrubowej.
- Odtworzenie izolacji i powłoki zewnętrznej przy pomocy rur termokurczliwych.
- Sprawna i nieskomplikowana instalacja.
- Pięć typów muf dla całego szeregu przekrojów żył roboczych.
- Układanie bezpośrednio w ziemi lub w kanałach kablowych.
- Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu.
- Zestaw jest kompletem na pięć żył. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw nie ma w składzie złączek do łączenia żył roboczych. Złączki można dodatkowo zamówić.
| Symbol |
Przekrój żyły roboczej [mm2] |
Napięcie [kV] |
Wymiar L [mm] |
Ilość sztuk w opakowaniu |
| J5TH 16-35 | 16-35 | 0,6/1 | 660 | 1 zestaw na 5 żył |
| J5TH 35-70 | 35-70 | 0,6/1 | 660 | 1 zestaw na 5 żył |
| J5TH 70-95 | 70-95 | 0,6/1 | 660 | 1 zestaw na 5 żył |
| J5TH 120-185 | 120-185 | 0,6/1 | 860 |
1 zestaw na 5 żył
|
| J5TH 185-240 | 185-240 | 0,6/1 | 860 | 1 zestaw na 5 żył |
