Konektorowa kątowa typu CSE 250
Zastosowanie:
Ekranowana konektorowa głowica kątowa (90°) z pojemnościowym punktem pomiarowym przeznaczona do zakańczania i łączenia jednożyłowych kabli w izolacji polietylenowej z żyłą powrotną w postaci drutów miedzianach typu YH(A)KXS, XH(A)KX(S), XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y* o napięciu znamionowym 6/10 kV, 8,7/15 kV i 12/20 kV z żyłą powrotną w postaci drutów miedzianych z rozdzielnicami, transformatorami, silnikami, wyposażonymi w przepusty izolatorowe, złącza i gniazda typu A.

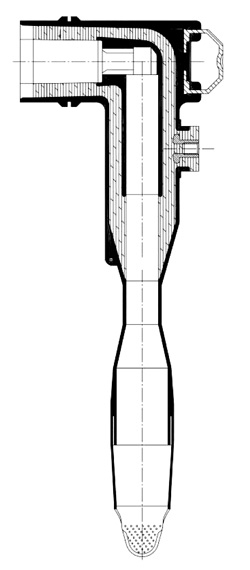

Budowa:
Uwaga: do głowicy można podłączyć w tzw. punkcie kontrolnym urządzenie PPACS firmy CATU (dostępne oddzielnie), które służy do kontroli napięcia każdej z faz.
Przykład: CSE – 250 – 24 – D6 – 120
[CSE – 250] = Konektorowa głowica kątowa 250 A, do kabla polietylenowego o napięciu znamionowym [24] = 12/20 kV i średnicy izolacji [D6] = od 25,4 do 29,0 mm i żyle roboczej o przekroju [120] = 120 mm2.
* W przypadku innej konstrukcji kabla prosimy o kontakt z biurem.
Ekranowana konektorowa głowica kątowa (90°) z pojemnościowym punktem pomiarowym przeznaczona do zakańczania i łączenia jednożyłowych kabli w izolacji polietylenowej z żyłą powrotną w postaci drutów miedzianach typu YH(A)KXS, XH(A)KX(S), XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y* o napięciu znamionowym 6/10 kV, 8,7/15 kV i 12/20 kV z żyłą powrotną w postaci drutów miedzianych z rozdzielnicami, transformatorami, silnikami, wyposażonymi w przepusty izolatorowe, złącza i gniazda typu A.
Budowa:
- Zakończenie żyły roboczej za pomocą końcówki grubościennej, szczelnej, prasowanej z wkręcanym, kątowym bolcem.
- Wysterowanie pola elektromagnetycznego oraz odtworzenie powłoki zewnętrznej izolacji kabla za pomocą zintegrowanego odpornego na UV, nasuwanego prefabrykatu o stałej sile docisku do izolacji kabla.
- Prąd długotrwały - 250 A.
- Prąd dobowo zmienny (8 h w okresie 24 h) - 300 A.
- Wodoszczelna i mechanicznie wytrzymała na czynniki zewnętrzne.
- Głowica przystosowana jest do pracy i eksploatacji w pionie, poziomie oraz pozycjach pośrednich, a także w warunkach wnętrzowych lub napowietrznych.
- Dzięki zastosowaniu prefabrykatu z przewodzącą wierzchnią warstwą gumy, połaczonej z uziemieniem głowica jest w pełni ekranowana i bezpieczna na bezpośredni dotyk.
- Sprawna i nieskomplikowana instalacja.
- Wykonanie głowicy bez konieczności używania źródeł ciepła, np palnika gazowego.
- Montowanie bezpośrednio w warunkach polowych, w stacjach transformatorowych, w rozdzielnicach lub w warsztacie.
- Zestaw jest kompletem na trzy żyły. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania głowicy wraz z instrukcją montażu i specyfikacją materiałową.
- Zestaw ma w składzie końcówki do żył powrotnych i roboczych.
Uwaga: do głowicy można podłączyć w tzw. punkcie kontrolnym urządzenie PPACS firmy CATU (dostępne oddzielnie), które służy do kontroli napięcia każdej z faz.
Przykład: CSE – 250 – 24 – D6 – 120
[CSE – 250] = Konektorowa głowica kątowa 250 A, do kabla polietylenowego o napięciu znamionowym [24] = 12/20 kV i średnicy izolacji [D6] = od 25,4 do 29,0 mm i żyle roboczej o przekroju [120] = 120 mm2.
|
Symbol |
Średnica izolacji [mm] |
Przekroje żyły roboczej [mm2] Zakres napięcia 12 kV 15 kV 24 kV |
Ilość sztuk w opakowaniu |
||||
| CSE-250-24-D1 | 14,0-17,5 | 35 | 1 zestaw na 3 żyły | ||||
| CSE-250-24-D2 | 17,5-20,2 | 50-70 | 35-50 | 1 zestaw na 3 żyły | |||
| CSE-250-24-D3 | 20,2-21,9 | 70-95 | 50 | 35 | 1 zestaw na 3 żyły | ||
| CSE-250-24-D4 | 21,0-23,2 | 95 | 70 | 50 | 1 zestaw na 3 żyły | ||
| CSE-250-24-D5 | 23,2-25,4 | 120-150 | 95 | 70-95 | 1 zestaw na 3 żyły | ||
| CSE-250-24-D6 | 25,4-29,0 | 150-240 | 95-120 | 120 | 1 zestaw na 3 żyły | ||
* W przypadku innej konstrukcji kabla prosimy o kontakt z biurem.
